Orifis Flanş Takımı
Basınç alma noktaları flanşlara radyal olarak delinmiş, eşlenmiş bir orifis flanş çifti arasında tutulan plaka. Bir orifis plakasını monte etmenin şartnamelerde en çok yer alan yolu ve ISO 5167-2'deki referans durum. Komple takım olarak verilir — plaka, iki flanş, saplamalar, somunlar, ayırma cıvataları ve contalar — böylece sahada ayrıca hiçbir şey temin etmeniz gerekmez.
Dört yapı kademesi, tek takım
Aralarındaki fark, impuls hattının ne kadarının hazır geldiğidir. Her kademe, aksi hâlde sahada monte edilecek parçaları ekler — basınç alma simetrisinin ve impuls kollarının eğiminin en zor kontrol edildiği yerde.
Standart Takım
Plaka · flanşlar · bağlantı elemanları
Paddle tipi plaka, eşlenmiş flanş çifti, flanş basınç alma noktaları, saplama ve somunlar, ayırma cıvataları ve contalar. Basınç alma noktaları tapalı ya da müşterinin impuls borulaması için hazırlanmış olarak verilir.

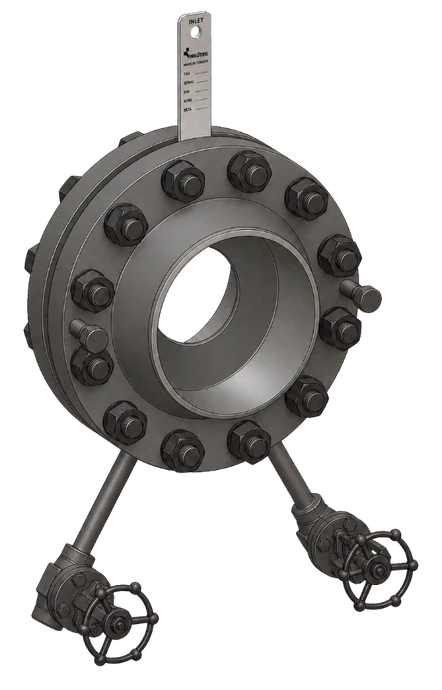

Kaynaklı Kesme Vanalı
Kök vanaları takılı
Giriş ve çıkış taraflarında birer kök vanası bulunan kaynaklı basınç alma nipelleri; flanş basınç alma noktasına müdahale etmeden impuls hatlarını izole eder.

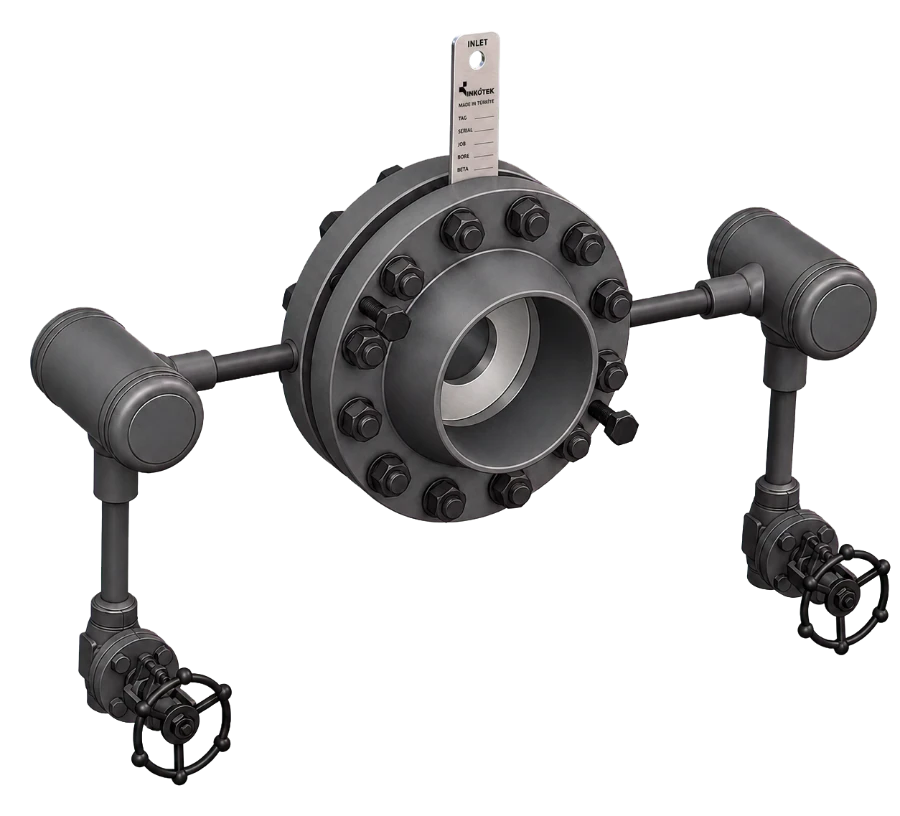

Vanalı ve Kondens Kaplı
Buhar ve yoğuşan akışkan servisi
Kök vanalarının önünde simetrik konumlandırılmış iki kondens haznesi; buharda ve yoğuşan diğer akışkanlarda impuls kollarını dolu ve eşit tutar.

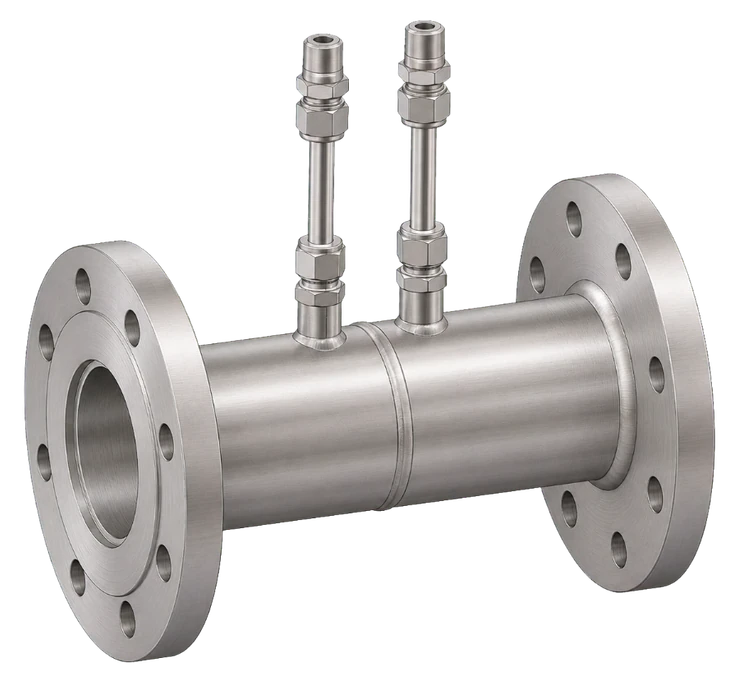

Kaynaklı Orifis Flanş Takımı
Tek spool olarak verilir
Takım, boru bölümlerine kaynatılır ve proses uçları flanşlı tek bir spool olarak verilir. Basınç alma noktasında sahada kaynak gerekmeden, hatta doğrudan takılacak şekilde gelir.
Teknik veriler
| Ölçü aralığı | NPS 2″ – 24″ (DN 50 – DN 600), talep üzerine daha büyük; NPS 2″ altında bunun yerine küçük çaplı ölçüm hattı verilir |
| Basınç sınıfı | ASME Class 150 – 600 standart; Class 2500'e kadar özel imalat (Class 2500, NPS 12″ ve altında); EN 1092-1 PN 6 – PN 400 |
| Flanş standardı | Çoğu projede projenin basınç alma detayına göre ASME B16.5 flanşlardan işlenir; standart detay servise uyuyorsa ASME B16.36 orifis flanşları (Class 300 – 2500); talep üzerine EN 1092-1 |
| Yüzey tipi | Raised face veya ring type joint; talep üzerine düz yüzey. ASME B16.36 flanşlarda ring type joint Class 600'den itibaren |
| Basınç alma noktası ölçüsü | ½″ NPT standart; ¼″ ve ¾″ mevcut |
| Plaka kalınlığı | Hat çapı ve fark basınca göre ISO 5167-2'ye uygun; D < 50 mm ise AGA-3'e uygun |
| Orifis deliği tipleri | Konsantrik, eksantrik, segmental, çeyrek daire, konik giriş, çok delikli (akış düzenleyici) |
| Ölçüm belirsizliği | Servise ait hesap sayfasında belirtilir; akış katsayısı belirsizliği ISO 5167-2'ye göre β 0,50'de %0,50, β 0,75'te %0,75 |
| Kalıcı basınç kaybı | β 0,20'de fark basıncın yaklaşık %95'i, β 0,50'de %73'ü, β 0,75'te %45'i; β yükseldikçe azalır (ISO 5167-2, 5.4.1) |
| Sızdırmazlık yüzeyi | ASME B16.5 RF ve RTJ yüzey tipleri veya siparişe göre EN 1092-1 yüzey tipleri |
| İşaretleme | Plaka: INLET işareti, etiket, seri ve iş numarası, delik çapı, beta, malzeme ve döküm numarası; giriş tarafı yüzüne işaretlenir (paddle tipi plakada kulpun giriş tarafı yüzüne). Flanşta basınç sınıfı ve akış yönü |
| Kalite kontrol | ISO 9001 sistemi; uygulandığı yerde PED; kaynaklı orifis flanş takımında hidrostatik test, proje öngörüyorsa pnömatik; EN 10204 3.1 sertifikaları, talep üzerine 3.2 |
| Dokümantasyon | Boyutlandırma hesabı, malzeme sertifikası (EN 10204 3.1), boyutsal muayene raporu |
Malzeme seçimi
Plaka akışkana göre, flanşlar boru sınıfına göre seçilir. Karbon ve alaşım aralığının hangi ucunun geçerli olacağını sıcaklık belirler.
Nerede kullanılır
Bu ürün ailesinin en sık şartnameye girdiği sektörler.
Ölçü resmi
Flanş dış çapı, cıvata dairesi, cıvata deliği sayısı ve raised face çapı, belirttiğiniz sınıf için ASME B16.5'e, standart basınç alma detayı kullanılıyorsa ASME B16.36'ya uyar. Plaka kalınlığı ISO 5167-2'ye, D < 50 mm ise AGA-3'e uyar; basınç alma noktaları, basınç alma deliği 0,13D'den ve 13 mm'den küçük kaldığında ISO 5167-2'ye (5.2.2.7), aksi hâlde AGA-3'e uyar. Her ikisi de takımla birlikte gönderilen boyutsal muayene raporunda doğrulanır.
Belgeler
Orifis Flanş Takımı
Hat çapını, basınç sınıfını, yüzey tipini ve akışkanı gönderin. Boyutlandırılmış plaka, takımın malzeme listesi ve fiyatla döneriz — genellikle iki iş günü içinde.
