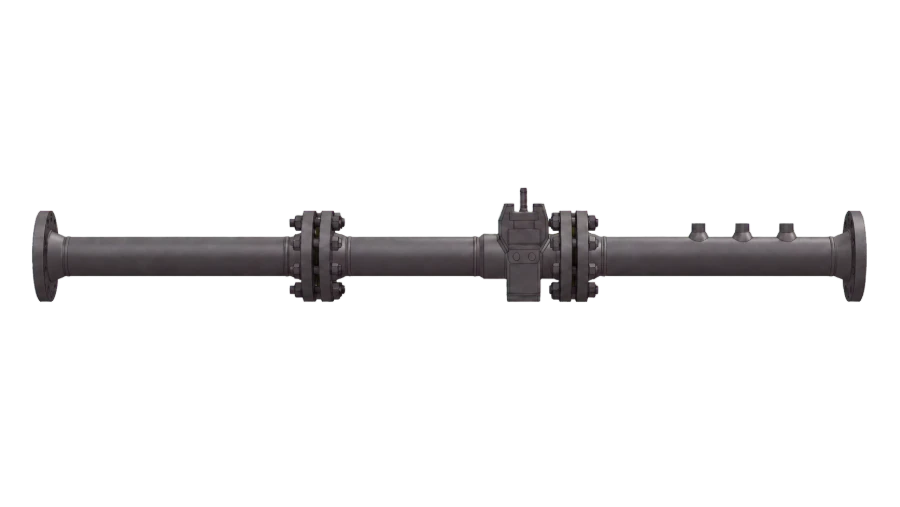

Tek Hazneli Orifis Fitingi

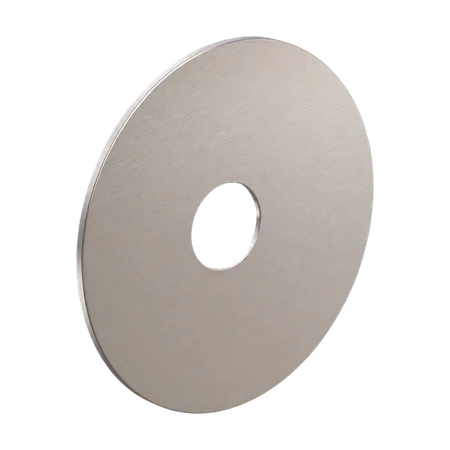

Tek plaka tutma ve servis haznesi. Plakanın kaldırılması, çift hazneli gövdeye göre çok daha az parçayla tek bir işlemdir; bu da toplam yüksekliği düşük tutar, fitingi daha hafif ve daha ucuz kılar — karşılığında plaka çıkmadan önce bölümün izole edilip basıncının boşaltılması gerekir.
Hat çapına göre seçilen iki iç düzen
NPS 12″ altında plaka, sızdırmazlık çubuğunun altına vidalanan bir taşıyıcıda durur ve onunla birlikte elle çıkarılır. Üzerinde ise plaka ve taşıyıcısının düzgün çıkması için dişli gerekir — bu yüzden iç düzen değişir.
Sızdırmazlık çubuğu altında taşıyıcı
Plaka, sızdırmazlık çubuğunun altına vidalanan bir taşıyıcıda durur; sıkma çubuğu bu birimi gövdeye bastırır. Haznede pinyon dişli mekanizması yoktur.
Pinyon dişlili plaka taşıyıcı
Plaka ayrı bir plaka taşıyıcıya oturur; taşıyıcıyı pinyon dişli iç çapın dışına, yukarı kaldırır, böylece büyük plakanın ağırlığını dişli taşır.
36 saniyede tek hazneli fiting
Tek plaka tutma haznesi: sıkma çubuğu sızdırmazlık çubuğunu, plaka taşıyıcıyı ve orifis plakasını gövdeye bastırır; HNBR plaka contası; her plaka yüzünden 25,4 mm'de flanştan basınç alma noktaları; hat bölümü izole edilip basıncı boşaltıldıktan sonra üstten plakaya erişim ve plakanın elle çıkarılması — pinyon dişli NPS 2″ – 10″ arasında yok, NPS 12″ ve üzerinde var.
36 sn · sessiz
Teknik veriler
Standart imalat aralığı. Bu sınırların dışındaki talepler için bize yazın; aralığı çoğunlukla talaşlı imalat kapasitesi belirler, tasarım değil.
| Tip | Tek hazneli fiting; standart kaynak × flanş, talep üzerine flanş × flanş veya kaynak × kaynak |
| Hat çapı | DN 50 – DN 600 (2″ – 24″) standart; DN 1000'e (40″) kadar özel imalat |
| Basınç sınıfı | ASME Class 150 – 600 standart; özel imalat olarak NPS 2″ – 12″ için Class 2500'e, NPS 14″ – 24″ için Class 1500'e kadar |
| Tasarım standardı | Plaka esası ISO 5167-1 / ISO 5167-2; belirtildiğinde ve ISO 5167-2'nin uygulanmadığı yerde AGA Report No. 3. Flanşlı uçlar ASME B16.5'e (NPS 24″ üstünde B16.47'ye) göre, RF veya RTJ; alın kaynaklı uçlar ASME B16.25'e göre |
| Basınç alma noktaları | Fiting gövdesiyle bütünleşik flanş basınç alma noktaları |
| Plakaya erişim | Üstten; hat bölümü izole edilip basıncı boşaltıldıktan ve sıkma çubuğu söküldükten sonra |
| Conta seçenekleri | Standart HNBR; ham veya ekşi gazda HNBR, FKM ya da PTFE esaslı contalar; NBR yalnız temiz satış gazında |
| İşaretleme | Model, ölçü ve seri numarasını taşıyan etiket plakası; akış yönü gövde üzerinde; etiket numarası ve delik çapı projeye göre |
| Plakanın alınıp takılması | NPS 2″ – 10″: plaka, sızdırmazlık çubuğunun altına vidalanan taşıyıcıdadır ve sıkma çubuğu bu birimi gövdeye bastırır; NPS 12″ ve üzeri: pinyon dişliyle kaldırılan ayrı plaka taşıyıcı |
| Seçenekler | Drenaj bağlantıları, boyalı gövde veya akımsız nikel kaplama |
| Ölçüm belirsizliği | β, Reynolds sayısı ve montaj koşulları belirler; servise ait hesap sayfasında belirtilir; akış katsayısı belirsizliği ISO 5167-2'ye göre β 0,50'de %0,50, β 0,75'te %0,75 |
| Kalıcı basınç kaybı | β 0,20'de fark basıncın yaklaşık %95'i, β 0,50'de %73'ü, β 0,75'te %45'i; β yükseldikçe azalır (ISO 5167-2, 5.4.1) |
| Kalite kontrol | ISO 9001 sistemi; uygulandığı yerde PED; hidrostatik test, proje öngörüyorsa pnömatik; projenin muayene ve test planına (ITP) göre sızdırmazlık testi; fabrika fonksiyon testi; EN 10204 3.1 sertifikaları, talep üzerine 3.2 |
| Dokümantasyon | Boyutlandırma hesabı, malzeme sertifikası (EN 10204 3.1), boyutsal muayene raporu ve şartnamede belirtilen basınç parçası kayıtları |
| Notlar | Hat çapı — ISO 5167'ye göre imal edilen fitingde basınç alma delikleri hat çapına göre 4, 5, 6, 8, 10 veya 12 mm'dir ve ISO 5167-2 sınırının (5.2.2.7) içinde kalır. AGA-3 basınç alma delikleriyle NPS 2″, Sch 160 ve daha kalın NPS 3″ ile Sch 80 ve daha kalın NPS 4″ fitingler bu sınırı aşar ve AGA-3'e göre imal edilir; Sch 80 ve daha kalın NPS 2″ ölçüsünde iç çap D 50 mm'nin altında kaldığından (5.3.1) bu ölçü her durumda AGA-3'e göre imal edilir. |
Malzemeler
Gövde ve uç bağlantıları tek dökümdür; bu yüzden ikisini tek kalite karşılar. Düşük sıcaklık kaliteleri, istasyondaki Joule–Thomson soğuması dâhil minimum tasarım sıcaklığı gerektirdiğinde belirlenir. AISI 431 parçalar dışında malzemeler standart olarak ekşi servise göre seçilir. Ekşi servis belirtildiğinde bu parçalarda AISI 431 yerine çift yaşlandırmalı 17-4PH (H1150D) kullanılır; ayrıca sertlik testi gibi ek testler yapar, dokümantasyonu NACE MR0175 / ISO 15156'ya göre hazırlarız.
Uygulamalar
Bu ürün ailesinin en sık şartnameye girdiği sektörler.
Ölçü resimleri
Gövde boyu uç bağlantısı standardına ve basınç sınıfına uyar. Plakanın iç çaptan tamamen çıkabilmesi için fitingin üzerinde belirtilen boşluğu bırakın.
İç düzen ölçüyle değiştiği için ürün ailesi iki bant hâlinde çizilmiştir. İkisi de aynı sembolleri kullanır.

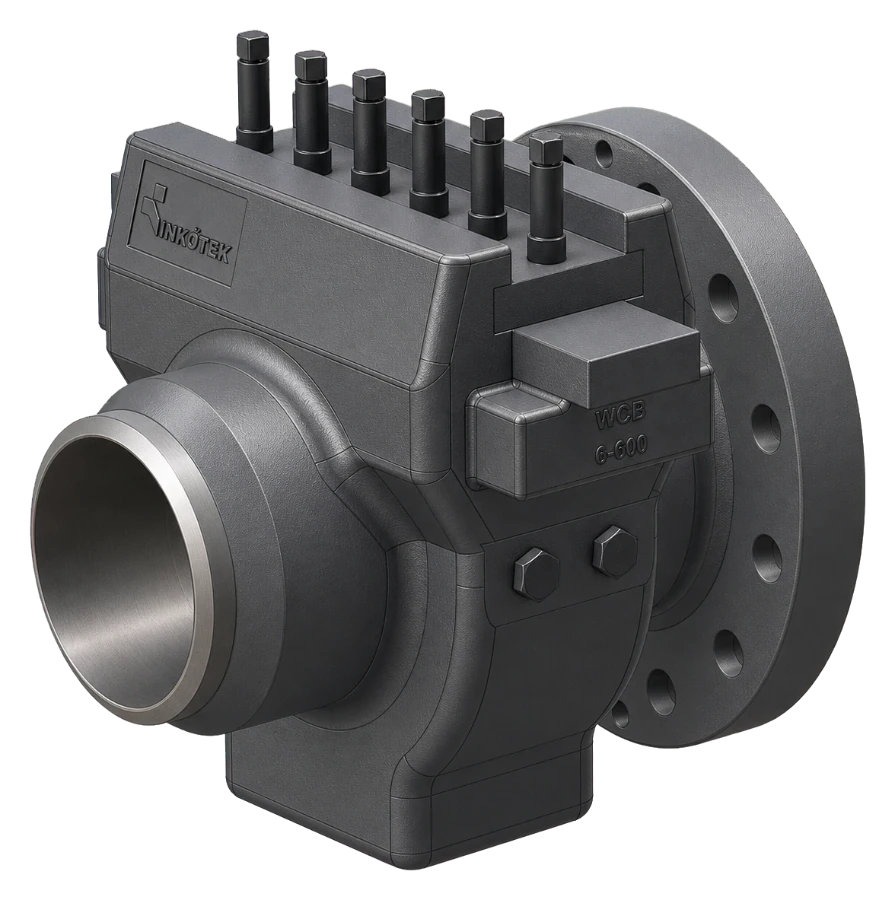

NPS 2″ – 10″
Sızdırmazlık çubuğu altında taşıyıcı
Plaka, sızdırmazlık çubuğunun altına vidalı bir taşıyıcıya oturur; sıkma çubuğu bu birimi gövdedeki yuvasına bastırır. Daha az parça, daha düşük toplam yükseklik ve iki bant arasında en az boşluk ihtiyacı.

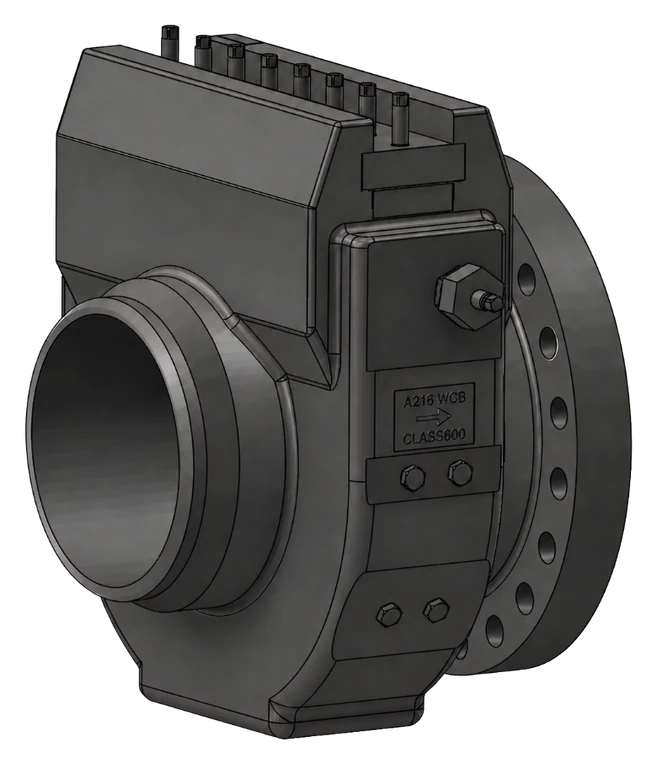

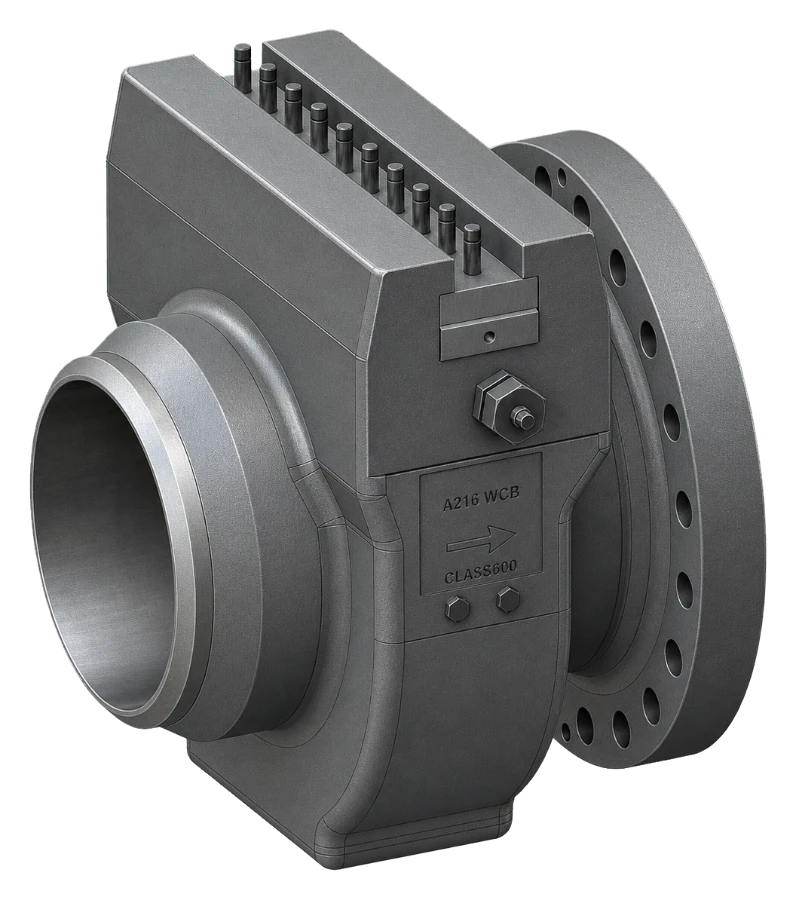

NPS 12″ ve üzeri
Pinyon dişlili plaka taşıyıcı
Plaka ayrı bir plaka taşıyıcıya oturur; taşıyıcıyı pinyon dişli iç çapın dışına, yukarı kaldırır. Toplam yükseklik ve gereken boşluk, taşıyıcının hareket boyuyla büyür.
Kaynak × flanş ölçüleri
| NPS | Class | Kaynak ucu × flanş yüzü | L | C | H | W |
|---|---|---|---|---|---|---|
| 2″ | 600 | Sch 160 × RTJ | 264 | 136 | 283 | 67 |
| 4″ | 600 | Sch 80 × RF | 333 | 167 | 339 | 129 |
| 4″ | 600 | Sch 80 × RTJ | 335 | 169 | 339 | 129 |
| 6″ | 600 | Sch 80 × RF | 399 | 203 | 413 | 187 |
| 8″ | 600 | Sch 80 × RF | 453 | 227 | 477 | 264 |
| 12″ | 600 | Sch 80 × RF | 488 | 272 | 709 | 360 |
| 16″ | 600 | Sch 80 × RF | 642 | 346 | 775 | 433 |
Ölçüler mm. L: kaynak ucundan flanş yüzüne. C: plaka merkezinden flanş yüzüne. Flanş × flanş ve kaynak × kaynak boyları, diğer çaplar ve sınıflar onay çiziminde. Ayrıntı: INK-DS-02.
Belgeler
Tek Hazneli Orifis Fitingi
Boru çapını, debiyi, basıncı, sıcaklığı ve akışkanı gönderin. Boyutlandırılmış fiting, hesap sayfası ve fiyatla döneriz — genellikle iki iş günü içinde.
