Çift Hazneli Orifis Fitingi

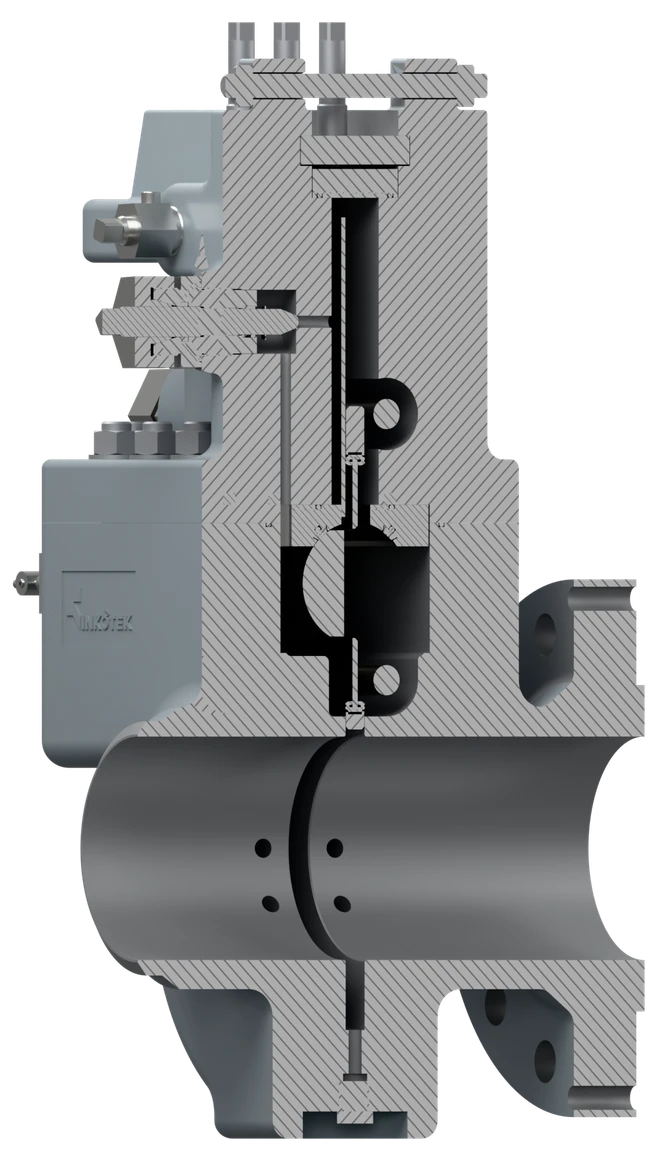

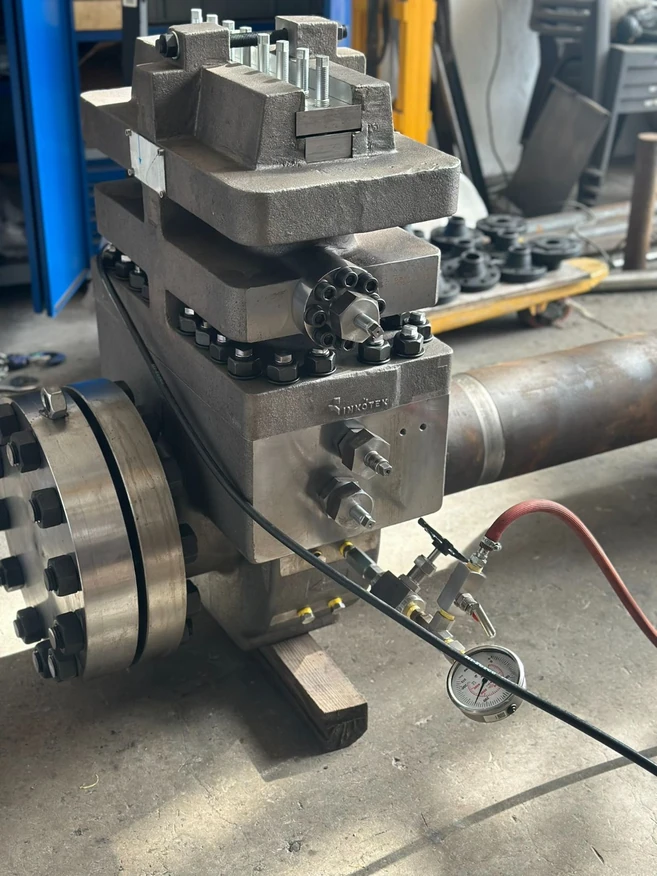

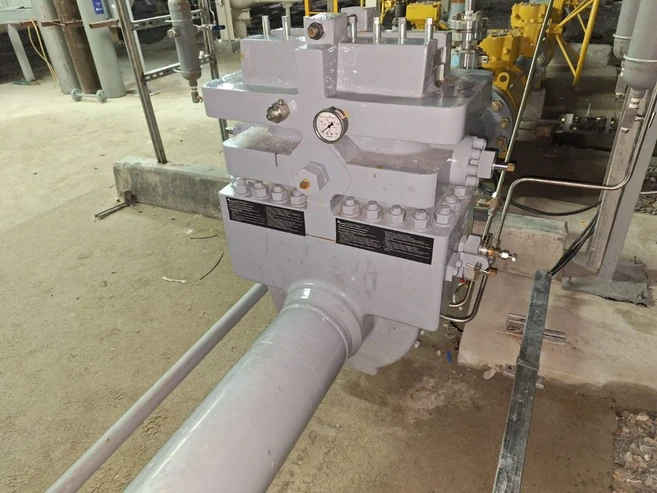

Plaka değişimi için durdurulamayan hatlarda kullanılır. Döner vanayla izole edilen üst hazne, plaka taşıyıcının akıştan çıkarılmasını, muayene edilmesini ve hat serviste kalırken değiştirilmesini sağlar; plaka değişimi, tesis duruşu yerine kısa bir bakım işine dönüşür.
Teknik veriler
Standart imalat aralığı. Bu sınırların dışındaki talepler için bize yazın; aralığı çoğunlukla talaşlı imalat kapasitesi belirler, tasarım değil.
| Tip | Çift hazneli orifis fitingi: alt ölçüm haznesi, üst servis haznesi ve izolasyon mekanizması |
| Hat çapı | DN 50 – DN 600 (2″ – 24″) standart; DN 1000'e (40″) kadar özel imalat |
| Basınç sınıfı | ASME Class 150 – 600 standart; özel imalat olarak NPS 2″ – 12″ için Class 2500'e, NPS 14″ – 24″ için Class 1500'e kadar |
| Tasarım standardı | Plaka esası ISO 5167-1 / ISO 5167-2; belirtildiğinde ve ISO 5167-2'nin uygulanmadığı yerde AGA Report No. 3. Flanşlı uçlar ASME B16.5'e (NPS 24″ üstünde B16.47'ye) göre, RF veya RTJ; alın kaynaklı uçlar ASME B16.25'e göre |
| Basınç alma noktaları | Fiting gövdesiyle bütünleşik flanş basınç alma noktaları |
| Uç bağlantıları | Standart kaynak × flanş; talep üzerine flanş × flanş veya kaynak × kaynak; gövde dökümüyle tek parça |
| Plakaya erişim | Tek hazneli: basınç boşaltıldıktan sonra; çift hazneli: hat çalışmaya devam ederken |
| İzolasyon mekanizması | Alt ve üst hazne arasında döner vana; konum göstergesi ve vanayı açık ve kapalı konumda tutan karşılıklı iki yaylı latch (kilit mandalı) ile. Eşitleme vanası, tahliye vanası, üst hazne manometresi ve çalıştırma anahtarı standart olarak verilir |
| Conta seçenekleri | Standart HNBR; ham veya ekşi gazda HNBR, FKM ya da PTFE esaslı contalar; NBR yalnız temiz satış gazında |
| İşaretleme | Model, ölçü ve seri numarasını taşıyan etiket plakası; akış yönü gövde üzerinde; etiket numarası ve delik çapı projeye göre |

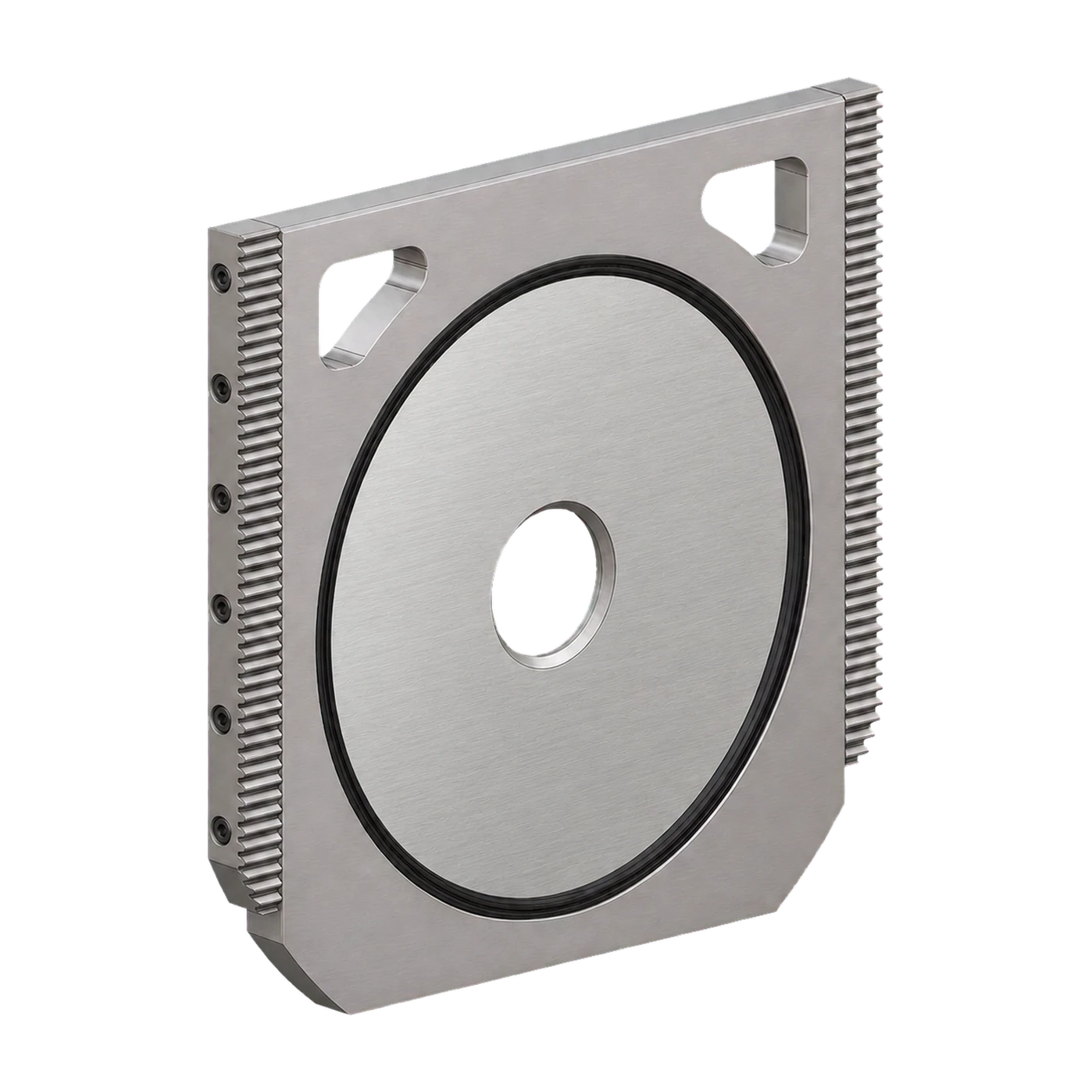

| Plaka oturması | Kulpsuz plaka, fiting iç çapına eşlenmiş taşıyıcıda tutulur |
| Seçenekler | Çift blok ve boşaltma (DBB) yapısı, drenaj bağlantıları, boyalı gövde veya akımsız nikel kaplama |
| Ölçüm belirsizliği | β, Reynolds sayısı ve montaj koşulları belirler; servise ait hesap sayfasında belirtilir; akış katsayısı belirsizliği ISO 5167-2'ye göre β 0,50'de %0,50, β 0,75'te %0,75 |
| Kalıcı basınç kaybı | β 0,20'de fark basıncın yaklaşık %95'i, β 0,50'de %73'ü, β 0,75'te %45'i; β yükseldikçe azalır (ISO 5167-2, 5.4.1) |
| Kalite kontrol | ISO 9001 sistemi; uygulandığı yerde PED; hidrostatik test, proje öngörüyorsa pnömatik; projenin muayene ve test planına (ITP) göre sızdırmazlık testi; fabrika fonksiyon testi; EN 10204 3.1 sertifikaları, talep üzerine 3.2 |
| Dokümantasyon | Boyutlandırma hesabı, malzeme sertifikası (EN 10204 3.1), boyutsal muayene raporu ve şartnamede belirtilen basınç parçası kayıtları |
| Notlar | Hat çapı — ISO 5167'ye göre imal edilen fitingde basınç alma delikleri hat çapına göre 4, 5, 6, 8, 10 veya 12 mm'dir ve ISO 5167-2 sınırının (5.2.2.7) içinde kalır. AGA-3 basınç alma delikleriyle NPS 2″, Sch 160 ve daha kalın NPS 3″ ile Sch 80 ve daha kalın NPS 4″ fitingler bu sınırı aşar ve AGA-3'e göre imal edilir; Sch 80 ve daha kalın NPS 2″ ölçüsünde iç çap D 50 mm'nin altında kaldığından (5.3.1) bu ölçü her durumda AGA-3'e göre imal edilir. |
Malzemeler
Gövde ve uç bağlantıları tek dökümdür; bu yüzden ikisini tek kalite karşılar. Düşük sıcaklık kaliteleri, istasyondaki Joule–Thomson soğuması dâhil minimum tasarım sıcaklığı gerektirdiğinde belirlenir. Pinyon milleri, pinyon dişliler ve vana milleri (AISI 431) dışında malzemeler standart olarak ekşi servise göre seçilir. Ekşi servis belirtildiğinde bu parçalarda AISI 431 yerine çift yaşlandırmalı 17-4PH (H1150D) kullanılır; ayrıca sertlik testi gibi ek testler yapar, dokümantasyonu NACE MR0175 / ISO 15156'ya göre hazırlarız.
Uygulamalar
Bu ürün ailesinin en sık şartnameye girdiği sektörler.
Ölçü resimleri
Gövde boyu ve merkez-yüzey ölçüleri, uç bağlantı standardına ve basınç sınıfına uyar; bu yüzden her düzenin kendi resmi vardır. Toplam yükseklik ve plakayı çıkarmak için gereken boşluk taşıyıcının hareketinden çıkar; plaka deliği çalışma koşuluna göre hesaplanır.
Üç düzen çizilmiştir. Hattın hangi uç bağlantısını gerektirdiğini ve çift blok ve boşaltmanın gerekip gerekmediğini bildirin.
Flanş × flanş
Merkez-yüzey ve gövde boyu flanş standardına ve basınç sınıfına göredir. Atölye işi için hattan cıvataları sökülerek alınır.
Kaynak × flanş
Bir ucu kaynaklı, bir ucu flanşlı. Gövde boyunu kaynaklı taraftaki kaynak ağzı hazırlığı belirler.
Kaynak × kaynak
Her iki ucundan hatta kaynatılır. Fitingde contalı birleşim yoktur, toplam boy en kısadır.
Çift blok ve boşaltma
Talep üzerine, her proje için ayrı tasarlanır; standart çizimi yoktur.
Kaynak × flanş ölçüleri
| NPS | Class | Kaynak ucu × flanş yüzü | L | C | H | W |
|---|---|---|---|---|---|---|
| 6″ | 600 | Sch 80 × RF | 387 | 221 | 738 | 190 |
| 8″ | 600 | Sch 80 × RTJ | 460 | 256 | 872 | 254 |
| 10″ | 600 | Sch 80 × RF | 506 | 278 | 997 | 317 |
| 10″ | 900 | Sch 120 × RTJ | 588 | 318 | 1055 | 317 |
| 12″ | 150 | Sch 40 × RF | 406 | 206 | 1071 | 321 |
| 16″ | 600 | Sch 80 × RF | 642 | 346 | 1333 | 449 |
| 20″ | 600 | Sch 80 × RF | 718 | 382 | 1586 | 553 |
Ölçüler mm. L: kaynak ucundan flanş yüzüne. C: plaka merkezinden flanş yüzüne. Flanş × flanş ve kaynak × kaynak boyları, diğer çaplar ve sınıflar onay çiziminde. Ayrıntı: INK-DS-02.
Belgeler
Çift Hazneli Orifis Fitingi
Boru çapını, debiyi, basıncı, sıcaklığı ve akışkanı gönderin. Boyutlandırılmış fiting, hesap sayfası ve fiyatla döneriz — genellikle iki iş günü içinde.
