Basınç Düşürücü Orifisler
Hattan bilinen bir basınç düşüşü almak ve onu orada tutmak için boyutlandırılmış sabit bir daralma. Hareketli parça ve aktüatör yok; plaka, hat her açıldığında muayene edilir. İstenen düşüş kavitasyona, boğulmaya veya gürültüye yol açacak kadar büyükse, düşüş tek bir plakada alınmak yerine kademelere bölünür. Tek kademeli boğulmuş akış daralması tercih ediliyorsa şartnamenize göre üretilebilir.
Tek plaka ya da düşüşün birkaç plakaya bölünmesi
Kademe sayısı bir tercih değil, boyutlandırmanın sonucudur. Çıkış tarafındaki basınç sıvının buhar basıncına yaklaştığında ya da delikteki gaz hızı ses hızına yaklaştığında, proje plakada boğulmuş akışı kabul etmedikçe tek plaka artık seçenek olmaktan çıkar.

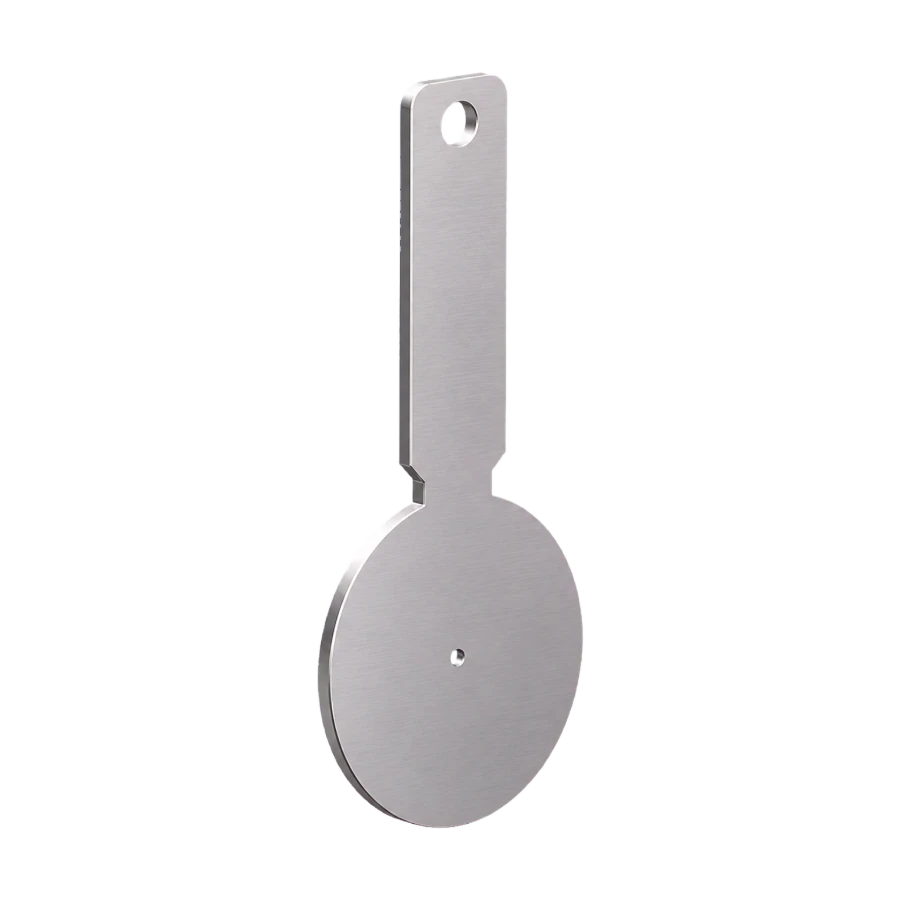

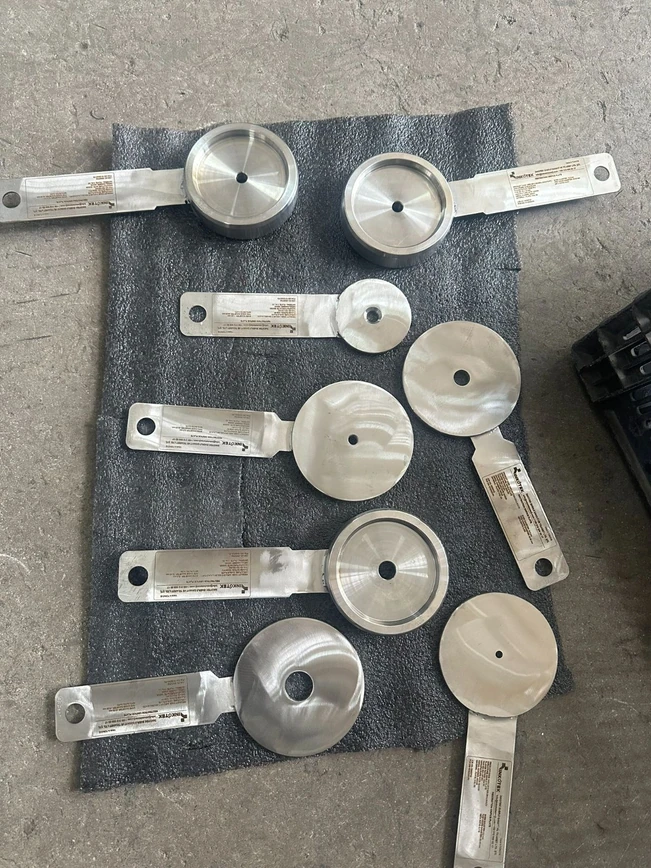

Tek Kademeli Plaka
Tek plaka · sabit düşüş
İstenen düşüş için boyutlandırılmış tek plaka. Tek plakanın kavitasyon, boğulma ve gürültü kontrollerini geçtiği yerlerde ya da gaz servisinde, proje kabul ediyorsa debiyi sınırlayan boğulmuş akış plakası olarak kullanılır.

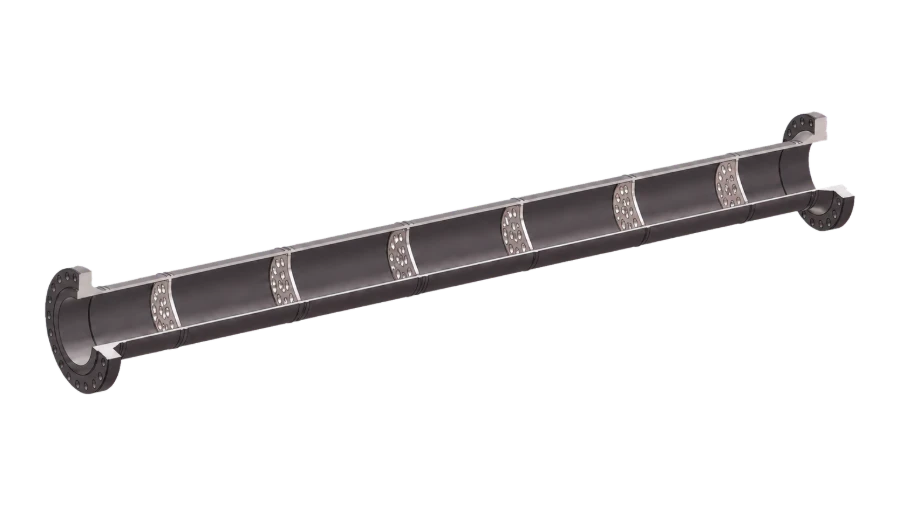

Çok Kademeli Basınç Düşürücü Eleman
Kademeli düşüş
Tek gövde içinde seri hâlde birkaç daralma; her biri düşüşün bir kısmını alır, böylece hiçbir kademe kavitasyon sınırını aşmaz ve kritik akışa ulaşmaz. Kademe plakaları cıvatalıdır ve sökülebilir.

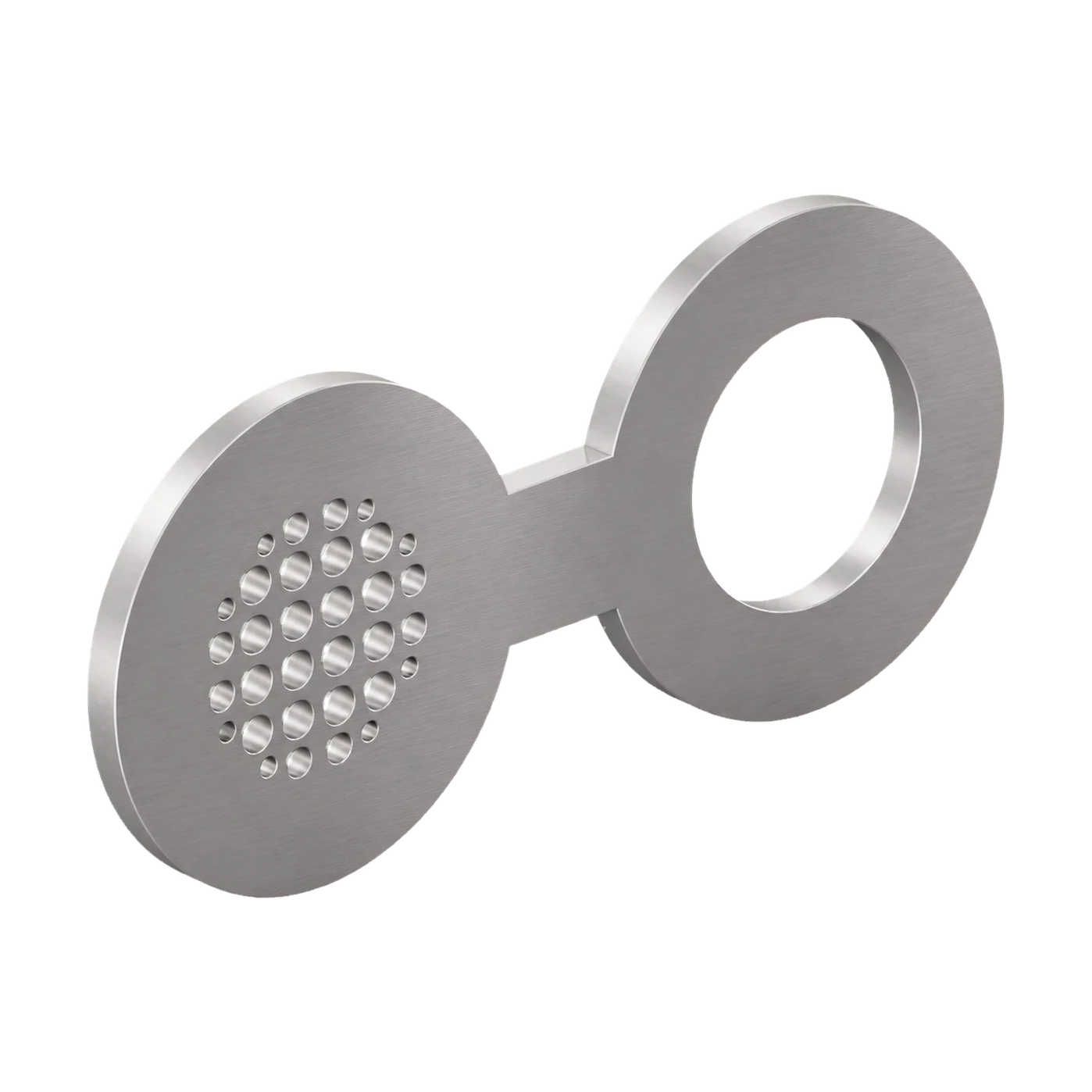

Gözlük Tipi Basınç Düşürücü Orifis
Tek parça · çok delikli plaka ve halka
Bir diskinde çok delikli basınç düşürücü plaka, diğerinde boruya göre delinmiş halka bulunan, kısa bir bağlantıyla birleştirilmiş tek parça. Delik düzeni düşüşü alırken jeti birçok küçük akıma böler; halka tarafı ise daralma hatta değilken flanş boşluğunu korur. Dış ölçüsü ASME B16.48'e göre.

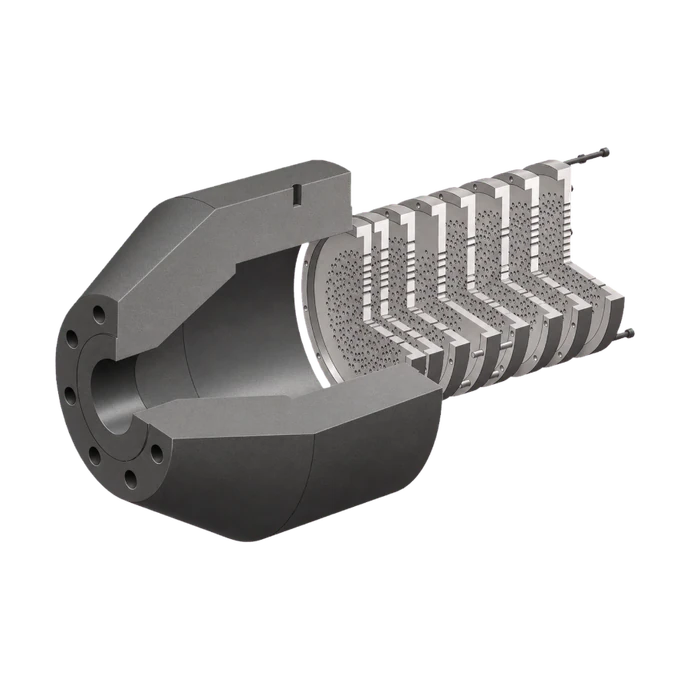

Sönümleme Plakası Takımı
Çok delikli · gürültü kontrolü
Kontrol vanasının çıkış tarafına takılan çok delikli plaka takımı; jeti birçok küçük akıma böler ve düşüşün bir kısmını alır.
30 saniyede basınç düşürücü orifis
Tek kademeli plaka ve sabit basınç düşüşü, tek ya da çok delikli plaka, flanşlar arasındaki plaka ve düşüşü kademelere bölen çok kademeli eleman — her kademe için yapılan kavitasyon, boğulma ve gürültü kontrolleriyle.
30 sn · sessiz
Teknik veriler
| Ölçü aralığı | NPS ½″ – 40″ (DN 15 – DN 1000), talep üzerine daha yüksek |
| Basınç sınıfı | ASME Class 150 – 2500 · EN 1092-1 PN 6 – PN 400 · talep üzerine diğer flanş standartları ve özel sınıflar |
| Yapı | Hat flanşları arasında paddle tipi veya wafer plaka ya da gözlük tipi plaka; kendi flanşları arasında verilen plaka; wafer gövde; kademe plakaları cıvatalı ve sökülebilir spool |
| Kademeler | Boyutlandırma hesabı belirler — tek veya çok kademeli, kavitasyon ve boğulma kontrolleriyle; gürültü sınıra göre kontrol edilir |
| Kademe aralığı | Çok kademeli elemanda kademeler arası en az 1D |
| Delik düzeni | Tek delikli veya çok delikli |
| Sıvı kontrolü | Kavitasyon indeksi σ ≥ 2,0 (proje başka bir sınır koymadıkça); boğulma IEC 60534-2-1'e göre |
| Gaz kontrolü | Kritik basınç oranı IEC 60534-8-3'e göre (5.1); boğulan kademe kritik akışa göre boyutlandırılır |
| Gürültü kontrolü | Çıkış tarafındaki boru duvarından 1 m'de A ağırlıklı ses basınç seviyesi; her kademe için IEC 60534-8-3 yöntemiyle hesaplanıp seviyeler toplanır; proje başka bir sınır koymadıkça 85 dB(A) |
| Hesap çıktısı | Kademe sayısı; her kademenin delik çapı, basınç düşüşü ve geri kazanılan basıncı; kademe başına kavitasyon indeksi ya da kritik basınç kontrolü; gaz ve buharda 1 m'deki ses basınç seviyesi; plaka kalınlığı |
| Basınç kaybı | Yan ürün değil, tasarım hedefidir: düşüşü hesap belirler; tek plakanın kavitasyona veya boğulmaya gireceği yerlerde kademelere bölünür |
| İşaretleme | Etiket ve iş numarası, delik çapı ya da delik sayısı, malzeme ve akış yönü; işaretleme yöntemi projeye göre |
| Kalite kontrol | ISO 9001 sistemi; geçerli olduğu yerde PED; delik çapı ve delik düzeni ölçülüp kaydedilir; proje istediğinde pozitif malzeme tanımlama (PMI) ve penetrant muayenesi; EN 10204 3.1 sertifikaları, talep üzerine 3.2 |
| Ekşi servis | Ekşi servis belirtildiğinde: malzeme ve sertlik NACE MR0175 / ISO 15156'ya göre; sertlik testi ve pozitif malzeme tanımlama (PMI); dokümantasyon buna göre hazırlanır |
| Dokümantasyon | Kavitasyon, boğulma ve gürültü kontrolünü içeren boyutlandırma hesabı, malzeme sertifikası (EN 10204 3.1) |
Malzeme seçimi
Basınç düşüşünü ve kavitasyonu plaka üstlenir; taşıyıcı ile flanşlar hat borusunu izler.
Nerede kullanılır
Bu ürün ailesinin en sık şartnameye girdiği sektörler.
Boyutlandırma için ne göndermeli
Delik çapı, kademe aralığı ve kademe sayısı katalog tablosundan değil, boyutlandırma hesabından çıkar. Hesap üzerinde anlaşıldıktan sonra ölçüler onay çiziminde verilir.
Her tip için hat çapı ve schedule, flanş standardı ve sınıfı, akışkan, debi, giriş basıncı ve sıcaklığı ile istenen çıkış basıncı gerekir. Her tipin bunun ötesinde neye ihtiyaç duyduğu karşıda listelenmiştir.
Boyutlandırma talep formu →| Tip | Ek proses verisi |
|---|---|
| Tek Kademeli Basınç Düşürücü Orifis Plakası | Plakada izin verilen gürültü sınırı. Boğulmuş akış koşulunun kabul edilebilir mi yoksa kaçınılması gereken mi olduğunu belirtin. |
| Çok Kademeli Basınç Düşürücü Eleman | Buhar basıncı ve özgül ısı oranı, izin verilen gürültü ve kavitasyon sınırları ve hatta mevcut yüz yüze mesafe. |
| Gözlük Tipi Basınç Düşürücü Orifis | Flanş standardı, sınıfı ve yüzey formu, izin verilen gürültü sınırı ve halka tarafının boru iç çapına göre işlenip işlenmeyeceği. |
| Sönümleme Plakası Takımı | Vana tipi ve Cv, vana çıkışına mesafe ve ölçüm noktasında izin verilen ses basıncı seviyesi. |
Belgeler
Basınç Düşürücü Orifisler
Giriş ve çıkış basıncını, debiyi ve akışkanı gönderin. Çalışma koşulunun gerektirdiği kademe sayısı, her kademenin delik çapı ve gürültü kontrolüyle döneriz.
